Okean bo‘yidagi kurort terasi, baland{0}}ko‘tarilgan bar yoki hovuz bo‘yidagi ochiq maydonchani jihozlashda tashqi ko‘rinishdagi soyani tanlash, asosan, strukturaviy muhandislik qaroridir. Xaridorlar ko'pincha estetik joylashuv va o'rindiqlarni qoplashni birinchi o'ringa qo'yishsa-da, ob'ekt direktorlari yanada qattiqroq haqiqatga duch kelishadi: to'satdan shamollar noto'g'ri ko'rsatilgan soyabonlarni jiddiy tizimli xavflarga va javobgarlik xavfiga aylantirdi.
Tanlash atrofidagi bahs-munozaralar konsol va markaziy qutb soyabonyuqori shamolli muhitlar uchun-mexanik leveraj, kuch taqsimlash vektorlari va poydevor dinamikasi bilan bog'liq. Ikkala dizayn ham alohida meʼmoriy rollarga xizmat qiladi, lekin ularning turbulent havo oqimiga bardosh berish qobiliyati ularning ramka geometriyasi aerodinamik yuk koʻtarish va yon-yuklash kuchlarini qanday boshqarishiga qarab keskin farq qiladi.
Mexanik kuchlar dinamikasi: markaziy qutbga qarshi konsol
Jiddiy ob-havo sharoitida strukturaning barqarorligini baholash uchun shamol energiyasi soyabonga tushganda har bir ramka konfiguratsiyasi qanday javob berishini tahlil qilish kerak.
Markaz{0}}Qutb tuzilmaviy xatti-harakati
An'anaviySavdo uchun soyabonto'g'ridan-to'g'ri soyabon uyasi markazi ostida joylashgan tekis vertikal ustundan foydalanadi. Yuqori{1}}tezlikdagi havo soyabon yuzasi bo'ylab oqib o'tganda, kuch asosiy qutb o'qi bo'ylab pastga eksenel siqish yukiga va to'g'ridan-to'g'ri lateral kesish yukiga aylanadi.
Qo'llab-quvvatlash ustuni to'g'ridan-to'g'ri tortishish markazida joylashganligi sababli, strukturaviy yuk to'g'ridan-to'g'ri zamin poydevoriga o'tkaziladi. Bu nosimmetrik yuk yoʻli aylanma burilishlarni kamaytiradi va agʻdarilish quvvatini past darajada ushlab turadi, bu esa kuchli shamol turbulentligida markaziy qutb tuzilmalarini tabiiy ravishda barqaror qiladi.
Konsol (ofset) tuzilmaviy xatti-harakati
A Konsolli Veranda soyabonqo'llab-quvvatlash ustunini butunlay soyaning izidan tashqariga siljitadi, kanopni tepadagi gorizontal qo'ldan osib qo'yadi. Bu soyabon ostida 100% to'siqsiz zamin maydonini ta'minlasa-da, shamol qarshiligi fizikasini keskin o'zgartiradi.
Shamol ofset kanopiga urganda, gorizontal qo'l uzun mexanik tutqich vazifasini bajaradi. Quvvatni to'g'ridan-to'g'ri pastga o'tkazish o'rniga, shamol gorizontal qo'lning vertikal ustun bilan uchrashadigan bo'g'inda sezilarli aylanish momentini va egilish momentlarini hosil qiladi. Bu assimetrik yon{2}}yuklash yuqori ko‘tarilish bosimi va burama kuchlarini hosil qiladi, ular poydevorni ag‘darish yoki asosiy burilish pinlarini kesishga harakat qiladi.
Strukturaviy kuchlar dinamikasi va mexanik nosozliklar tahlili
| Mexanik parametr | Markaz qutb soyabon arxitekturasi | Konsol / ofset soyabon arxitekturasi |
| Birlamchi yuklama vektori | eksenel siqish yukiva inline lateral kesish. | Asimmetrikaylanish momentiva yuqori egilish momenti. |
| Og'irlik markazi | Markaziy qo'llab-quvvatlash nuqtasi ustida vertikal ravishda to'plangan. | Oʻchirilgan-markaz; qarshi og'irlikdagi balastga juda bog'liq. |
| Ko'tarilish qarshiligi | Yuqori; havo bosimi markaziy markaz atrofida teng taqsimlanadi. | O'rtacha va past; kanopi yelkan kabi shamolni ushlab turishga intiladi. |
| Birgalikda stress nuqtalari | Pastki tirgak va oʻrta{0}}qutb ulagichi ushlagichi. | Asosiy tirsak burilishi, bom aylanuvchi bo'g'in va ustun taglik yoqasi. |
| Birlamchi nosozlik rejimi | Stol yoqasida qutbning egilishi yoki pastki qovurg'a rozetkasini kesish. | Bom qo'lini kesish, aylanma qulfni olib tashlash yoki taglik ag'darish. |

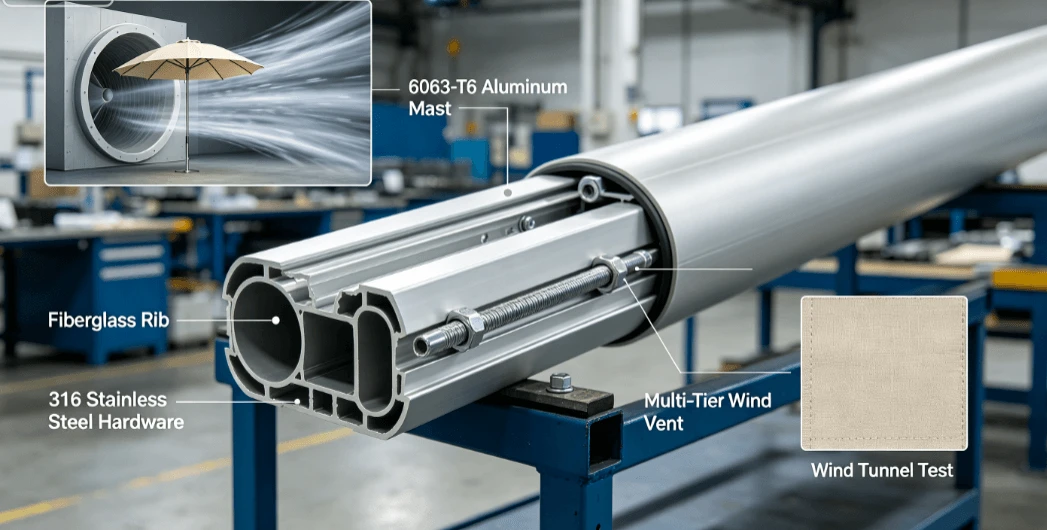

Yuqori shamolli muhitlar uchun-material muhandisligi
Yaxshi ishlab chiqilgan{0}}rama dizayni faqat xom ashyo kabi kuchli. Doimiy metall deformatsiyasini boshdan kechirmasdan doimiy qirg'oq turbulentligidan omon qolish uchun yuqori{2}}shamol soyali tuzilmalar-sanoat darajasidagi strukturaviy qotishmalarni talab qiladi.
Alyuminiy qotishmasi tanlovi
Oddiy turar-joy soyabonlari koʻpincha yupqa devorli poʻlat quvurlarga yoki mahalliy kuchlanish taʼsirida bukiladigan past-aluminiyga tayanadi. Aksincha, og'ir-burchdengiz toifasidagi alyuminiy veranda soyabonqalin{0}}devordan foydalanadi6063-T6 ekstrudirovka qilingan alyuminiy qotishmasiuning vertikal ustuni va bom qo'llari uchun. Ushbu ixtisoslashtirilgan konstruktiv qotishma yuqori cho'zilish chidamliligi va yuqori korroziyaga chidamliligini ta'minlaydi, bu esa doimiy egilishga ega bo'lmasdan, cho'qqi shamol shamollari ostida ramkaning elastik tarzda egilishini ta'minlaydi.
Qovurg'aning mustahkamligi va energiyani yutish
Qattiq ramkalar kuchli ovozga ega bo'lsa-da, qattiqlik dinamik shamol shamollari paytida sindirishga olib kelishi mumkin. Ashisha tolali qovurg'a savdo bozori soyabonichi bo'sh metall qovurg'alar o'rniga qattiq pultruded shisha tolali tirgaklardan foydalanadi.
Fiberglas ajoyib egiluvchan xotiraga ega. Kuchli shamol cho'ntagi soyabonga urilganda, shisha tolali qovurg'alar tutilgan havo bosimini to'kish uchun pastga egiladi va shamol o'tgandan so'ng darhol asl geometriyasiga qaytadi.
Integratsiyalashgan texnologiya mulohazalari
Zamonaviy savdo maydonchalari ko'pincha tashqi makon kabi funktsional yangilanishlarni talab qiladiChiroqli veranda soyabonkechki xizmat vaqtini uzaytirish. Biroq, ichki LED drayverlari va simli dastgohlarni birlashtirish aniq muhandislikni talab qiladi.
Shamolga yuqori qarshilikni saqlab qolish uchun ichki o'tkazgich kanallari kuchli shamollar ostida ramka yaxlitligini buzishi mumkin bo'lgan stress kontsentratsiyasining oldini olish uchun tashqi struktura devorlarini burg'ilash o'rniga maxsus ichki qovurg'alarga frezalanishi kerak.
Strukturaviy shamol kuchlanishi ostida materialning ishlashi
| Komponent material | Flexural xotira va kuchlanishni tiklash | Kuchlanish kuchi va oqish nuqtasi | Yuqori-shamol muhandisligi mosligi |
| 6063-T6 alyuminiy qotishmasi | Kam egiluvchanlik; qattiq mast qarshiligi uchun mo'ljallangan. | Juda yuqori; yuqori tork va egilishga qarshilik ko'rsatadi. | Asosiy konstruktiv postlar va bom qo'llari uchun juda yaxshi. |
| Pultruded shisha tolali tirgaklar | Ajoyib; shamol energiyasini to'kish va rebound uchun egiladi. | Doimiy deformatsiyalarsiz yuqori moslashuvchanlik. | Yuqori shamol zonalarida-ko'tarilgan soyabonlar uchun ustun. |
| Standart yumshoq po'lat | Kuchlanishning yomon tiklanishi; stress ostida doimiy ravishda egiladi. | O'rtacha; zang oksidlanishiga juda moyil. | Yuqori shamolli{0}}tijorat ilovalari uchun mos emas. |
| Qattiq Teak yog'och | Nol egiluvchan tiklanish; to'satdan zarba yuki ostida siqiladi. | O'rtacha siqilish; og'ir vazn-. | Himoyalangan hududlar uchun yarmarka; kuchli shamollar uchun yomon. |
Tegishli xavflar va poydevor mexanikasi
Baholashda akonsol va markaziy qutb soyabon, ramka materiali tenglamaning faqat yarmi. Poydevor langarlari ob-havoning kutilmagan o'zgarishi paytida strukturaning ishonchli tarzda erga ulanganligini aniqlaydi.
🛠️ Muhandislik sohasi tushunchasi:To'ntarish xavfi shamol yuzasining umumiy maydoni bilan soyabon markazidan poydevor chetigacha bo'lgan masofaga ko'paytiriladi. Ofset dizaynlar barqarorlikni saqlash uchun markaz{1}}qutb dizaynlariga qaraganda ancha ko'proq ballast talab qiladi.
Yerga o'rnatish imkoniyatlari solishtirildi
Mustaqil tortilgan tayanch:
Markaziy qutb:Kuchli shamolli hududlar uchun 100 dan 180 funtgacha boʻlgan taglik- talab qilinadi.
Konsol:Oʻrta tutqichning oʻchirilgan-qoʻli tufayli 250 dan 500+ funtgacha boʻlgan ballast asosini talab qiladi.
Yuzaki o'rnatish taglik plitasi:
Kengaytiruvchi ankrajlar yordamida to'g'ridan-to'g'ri temir-betonga mahkamlangan og'ir konstruktiv po'lat plitalar. Katta vaznli asoslarni yo'q qiladi va ramkaning ag'darilishini oldini oladi.
-Ground Anchor Sleeve'da:
Strukturaviy temir-tuproq langari rozetkasidato'g'ridan-to'g'ri chuqur beton poydevorga quyiladi. Ushbu parametr shamol xavfsizligining eng yuqori darajasini ta'minlaydi, bu esa kuchli shamolning qutbni erdan tortib olishini deyarli imkonsiz qiladi.
Kanopi shamollatish mexanikasi
Ko'tarilish xavfini yanada kamaytirish uchun yuqori{0}}biznes soyabonlari ko'p-darajali xususiyatga ega.kanopli shamol shamollatish tizimi. Ikki yoki uch tomonlama shamol ventilyatorlari soya mato ostidagi yuqori-bosimli havoning yuqori havo oqimi kanallari orqali silliq chiqib ketishiga imkon beradi. Ushbu oddiy gidrodinamik muvozanat to'satdan bo'ronlar paytida yuqoriga ko'tarilish darajasini 35% gacha kamaytiradi.
Shamol zonasi bo'yicha yerga ankraj va balastga qo'yiladigan talablar
| Operatsion shamol zonasi | Markaziy qutbli ankraj spetsifikatsiyasi | Konsol / ofset ankraj spetsifikatsiyasi | Tavsiya etilgan soyabon mato va shamollatish |
| Past shamol zonasi (0–18 mph) | 80 - 100 lbs mustaqil mobil baza | 200 - 250 lbs vaznli ramka bazasi | eritma-bo'yalgan akril matobitta shamol shamollatgichi bilan. |
| Oʻrtacha shamol zonasi (19–30 mph) | Ikki qulfli trubkali 120 - 180 funt og'ir baza | 300 - 400 funt og'ir beton / granit bazasi | Yechim{0}}bo'yalgan akril, ikki qavatli shamol shamollatgichlari. |
| Kuchli shamol zonasi (31–45+ MPH) | Chelik yuza plitasi yoki-yer gilzasi | To'g'ridan-to'g'ri beton poydevorni murvatlash majburiydir | Uch tomonlama shamol shamollatgichlari bilan mustahkamlangan akril soyabon vazanglamaydigan po'latdan 316 apparat. |
Sinov standartlari va tijorat sertifikatlari
Tijoriy loyiha spetsifikatsiyalari asosiy marketing da'volari emas, balki uchinchi tomon-testlari bilan qo'llab-quvvatlanishi kerak. Jamoat joylari uchun soya uskunalarini belgilashda arxitektorlar rasmiy laboratoriya hujjatlarini talab qilishlari kerak.
TÜV Rheinland mexanik xavfsizlik sinovi:Ramkaning umumiy yuklanishi xavfsizligini, menteşani kesishning kuchlanish chegaralarini va statik yuk ostida-devrilishga qarshi barqarorligini tasdiqlaydi.
SGS ISO 9001 sertifikati:Strukturaviy ramka ishlab chiqarish qat'iy sifat menejmenti va xom ashyoning mustahkamligi standartlariga javob berishini kafolatlaydi.
EN 581 Evropa standarti:Jamoat joylarida foydalaniladigan{0}}konstruktiv darajadagi tashqi mebellar uchun konstruktiv mustahkamlik, xavfsizlik va barqarorlik talablarini belgilaydi.
ASTM G154 UV qarshilik sinovi:Soya matolarining uzoq muddatli UV ta'siridan keyin cho'zilish kuchi va yirtiqqa chidamliligini saqlab turishini tasdiqlaydi.
BIFMA tijoriy chidamlilik standarti:Krank mexanizmining ko'tarilish davrlarini, aylanma bo'g'imlarning aşınmasını va doimiy tijorat ishlarida apparatning charchoqqa chidamliligini sinovdan o'tkazadi.
Yuqori darajadagi{0}}tijorat birliklari ham jiddiy sinovlardan o'tadishamol tunnelini sinovdan o'tkazish, bu erda to'liq o'rnatilgan soyabonlar boshqariladigan ob'ektlarda ko'p burchakli shamol tezligi-ta'sir qiladi. Ushbu testlar mahsulotlar bozorga chiqishidan oldin aniq operatsion chegaralar va tizimli buzilish nuqtalarini aniqlaydi.
Tijorat qarorlari matritsasi: qaysi dizayn sizning makoningizga mos keladi?
o'rtasida qaror qabul qilishda akonsol va markaziy qutb soyabon, joyingizning oʻziga xos tartib ustuvorliklarini mahalliy shamol taʼsir qilish darajasiga qarab baholang:
Markaziy qutb dizaynini tanlang, agar:Oʻrnatish joyingiz tez-tez -shamol (35+ MPH) esadi, baland uyingizda oʻtiradi yoki toʻgʻridan-toʻgʻri qirgʻoqdagi dengiz shabadalariga qaraydi.
Konsol dizaynini tanlang, agar:Sizga moslashuvchan o'tiradigan joy, stolning to'siqsiz joylashuvi yoki chuqur kreslolar uchun soyali qoplama kerak bo'lib, poydevorni to'g'ridan-to'g'ri beton o'rnatish plitalari yoki-yerga ulangan rozetkalar yordamida mahkamlashingiz mumkin.
TSS:
1-savol: Markaziy qutbli soyabon har doim konsolli soyabondan kuchliroqmi?
Ha, mexanik ravishda. Markaziy qutb shamol yuklarini to'g'ridan-to'g'ri o'zining markaziy o'qidan pastga tayanchga o'tkazadi, bu esa egilish kuchlarini minimallashtiradi. Konsol kanopni gorizontal tutqich qo'liga o'rnatib, yuqori aylanish momentini yaratadi, bu uni to'satdan kuchli shamollar paytida ag'darish yoki ramka kuchlanishiga nisbatan zaifroq qiladi.
2-savol: Tijoriy darajali konsol soyabon qanday shamol tezligini xavfsiz boshqarishi mumkin?
Beton sirtga mahkamlangan yuqori{0}}texnikaviy, shamol-konsolli tijorat soyabon 30-40 mil/soat (48-64 km/soat) ochiq shamol tezligiga bardosh bera oladi. Biroq, beton murvatsiz standart tijorat konsollari shamol tezligi 20 dan 25 MPH dan oshganda yopilishi kerak.
3-savol: Shamol konsoli soyaboniga-qancha asosiy vazn kerak?
Mustaqil tijorat konsollari odatda kanopning o'lchamiga qarab 300 va 500+ funt ballast og'irligini talab qiladi. Haddan tashqari shamol zonalari uchun mustaqil tagliklar sirt murvat{3}}po'lat plitalari yoki quyma beton ankraj rozetkalari bilan almashtirilishi kerak.
4-savol: Nima uchun kuchli shamolli hududlarda alyuminiy qovurg'adan ko'ra shisha tolali qovurg'alar afzalroq?
Alyuminiy qovurg'alar qattiq va to'satdan shamol bosimi ostida doimiy ravishda egilib qolishi yoki yorilishi mumkin. Shisha tolali qovurg'alar yuqori shamol yuklari ostida egiluvchan bo'lib, havo bosimini soyabondan to'kib tashlaydi va keyin asl shakliga qaytib, ramkaning doimiy shikastlanishiga yo'l qo'ymaydi.
5-savol: O'rnatilgan chiroqlar kabi o'rnatilgan soyabon aksessuarlari shamol qarshiligiga ta'sir qilishi mumkinmi?
To'g'ri ishlab chiqilgan bo'lsa,{0}}o'rnatilgan LED yorug'lik tizimlari shamol qarshiligini kamaytirmaydi. Tijoriy modellar ichki simlarni ichi bo'sh ekstruziyalar ichidagi maxsus kanallar orqali yo'naltiradi, bu esa stress kontsentratsiyasi nuqtalarini yaratmasdan ramkaning tashqi devorining mustahkamligini saqlaydi.
6-savol: Bo'ron paytida konsol soyabonining ishdan chiqishining asosiy sababi nima?
Konsol birliklarida eng ko'p uchraydigan konstruktiv buzilish nuqtasi asosiy bom aylanadigan birikma yoki tirsakli burilishdir. Kuchli bo'ronlarda chodir ochiq qolsa, kuchli shamollar ofset qo'li bo'ylab katta burilish momentini hosil qiladi, ichki viteslarni echib tashlaydi yoki qulflash pinlarini qisib qo'yadi.
7-savol: Kvadrat soyabonli soyabonlar dumaloqlarga qaraganda shamol shikastlanishiga ko'proq moyilmi?
Ha. Kvadrat kanop bir xil nominal kenglikdagi dumaloq soyabonga qaraganda taxminan 25% dan 30% gacha ko'proq mato yuzasiga ega. Ushbu qo'shimcha sirt maydoni sezilarli darajada ko'proq havo hajmini ushlaydi, bu esa ustunda katta ko'tarilish bosimi va dinamik yukni yaratadi.
8-savol: Shamol soyabonining yuqori-xavfsizligini saqlash uchun qaysi parvarishlash bosqichi eng muhim hisoblanadi?
Muntazam ravishda barcha konstruktiv ulanish murvatlarini, burilish moslamalarini va asosiy qulflash vintlarini tekshiring va torting. Bo'shashgan bo'g'inlar shamol turbulentligi paytida qo'shimcha ramka harakatiga imkon beradi, metallning charchashini tezlashtiradi va vaqt o'tishi bilan strukturaning buzilishi xavfini oshiradi.
